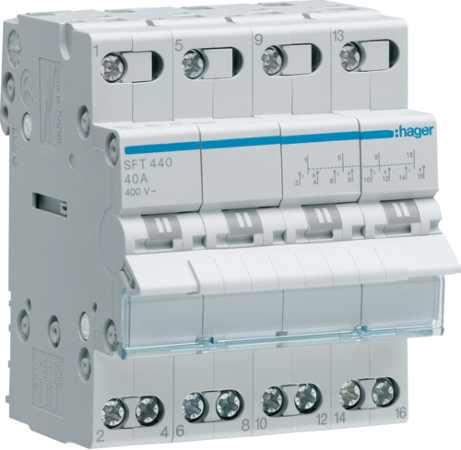

Skupinový přepínač Hager SFT440 (I-0-II) 40A/4P
Technické charakteristiky
Provedení
Druh řízení: střídavý přepínač
počet pólů: 4 P
typ pólu: 4 P
Hlavní elektrické prvky
provozní napětí AC: 400 V
frekvence: 50/60 Hz
Napětí
jmenovité izolační napětí: 440 V
Druh řídicího napětí 1: AC
jmenovité impulzní výdržné napětí: 4000 V
Elektrický proud
Proudová zatížitelnost při AC21 v kategorii B: 40 A
Proudová zatížitelnost při AC22 v kategorii A: 40 A
nominální jmenovitý proud: 40 A
Přípustný návrhový proud nižší než 1 s: 0,6 kA
Tepelný jmenovitý proud mimo kryt: 40 A
Proudová zatížitelnost při AC21 v kategorii A: 40 A
Proudová zatížitelnost při AC22 v kategorii B: 40 A
Výkon
celkový ztrátový výkon při jmenovitém proudu: 8,4 W
tepelné ztráty na pól: 2,1 W
Výdrž
Elektrická životnost při jmenovitém zatížení v AC21: 25000
Elektrická životnost při jmenovitém zatížení v AC22: 25000
mechanická životnost v cyklech: 200000
Rozměry
hloubka: 71 mm
výška: 83 mm
šířka: 70 mm
Instalace, montáž
utahovací moment: 1,8Nm
Připojení
průřez pro flexibilní vodiče: 1,5 - 10mm²
průřez pro pevné vodiče: 1,5 - 16mm²
Poloha svorek: odsazené
typ připojení: se šrouby
Zařízení
počet přepínacích kontaktů: 4
Normy
_empty_: IEC 60947-3
Evropská direktiva WEEE: dotčeno
Bezpečnost
krytí IP: IP20
Podmínky použití Provozní teplota: -20…50 °C
Stupeň znečištění podle IEC 60664 / IEC 60947-2: 2
Výška n.m.: 2000 m
Teplota skladu / transportu: -40…80 °C
