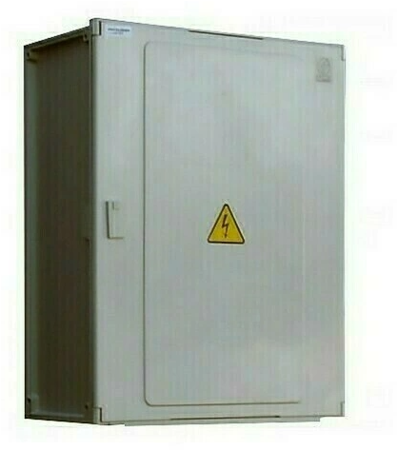

Elektroměrový rozvaděč pro fotovoltaiku do výklenku DCK Holoubkov ER212/NVP7P/63A/FV 2022

Značení:

• ER212/NVP7P/63A/FV 2022 ČEZ/EGD(EON)
• E - elektroměrový rozváděč pro přímé měření do 63A
• R - samostatný modul pro umístění měřící soupravy
• 2 - prostor pro osazení dvousazbového třífázového elektroměru včetně prostoru pro osazení spínacího prvku sazby
• 1 - počet elektroměrů
• 2 - přístroje na elektroměrové desce s plombovatelným krytem jističů, uspořádání pro ČEZ a E.ON
• N- celoplastový
• V- osazení do výklenku
• P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou
• 7 - závěr rozváděčů na trnový klíč 6x6 mm dle ČSN 35 9756
• P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou
• FV – provedení pro výrobny typu FVE

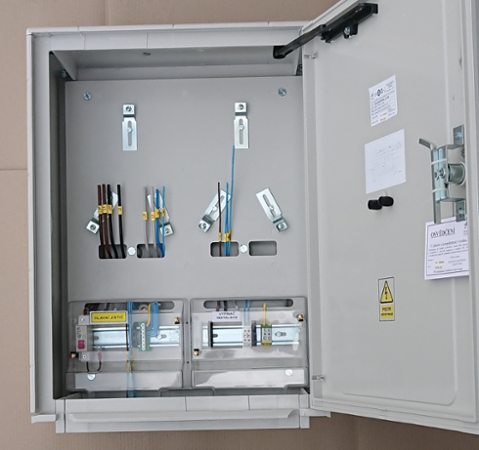

Přístrojová výzbroj:

• 1 x jednofázový jistič 2A char. B pro HDO
• přístroje na elektroměrové desce s plombovatelným krytem jističů
• rozvaděč určený pro výrobny typu FVE jako měřící zařízení pro měření spotřeby a přetoků elektrické energie
• vhodný zejména pro rodinné domky, rekreační chaty, chalupy...
• elektroměrová část je určena pro používání laiky
• určen pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce
• s vnitřní výzbrojí pro dvousazbové měření spotřeby a přetoků
• dodáván bez hlavního jističe, vypínače vývodu a ovládacího relé
• na výstupu instalován vypínač (místo vývodní svorkovnice) v samostatném krytu vývodu (označeno nápisem „vypínač instalace“)
• hodnota proudu vypínače musí být minimálně ve velikosti proudové hodnoty hlavního jističe před elektroměrem
• výrobek dle požadavků normy ČSN 33 3320 ed.2, ČSN EN 61439-1 ed.2, ČSN EN 61439-3, PNE 35 7030 ed.2.

Technické parametry:

• jmenovité napětí: 230/400 V, AC
• jmenovité pracovní napětí: 230/400 V, AC
• jmenovité izolační napětí: 690 V, AC
• jmenovité impulzní výdržné napětí: 6 kV
• kategorie přepětí: IV
• jmenovitý proud rozváděče: 63 A
• jmenovitý proud obvodu jištěného: 63 A
• jmenovitý kmitočet: 50 Hz
• stupeň znečištění: 3
• uzemňovací soustava: TN-C
• stupeň mechanické ochrany: IK10

Parametry

• Značka: DCK Holoubkov
• Provedení: 1patrové
• Způsob montáže: Kompaktní pilíř
• Materiál: Plast
• Počet řad rozvaděčů: 1
• Počet polí: 1
• S montážní deskou: Ano
• Krytí (IP): IP20/IP44
• Výška: 620 mm
• Šířka: 470 mm
• Hloubka: 250 mm
• Hmotnost: 16000 g
• Rozvaděče: Rozváděče pro přímé měření
